Omschrijving

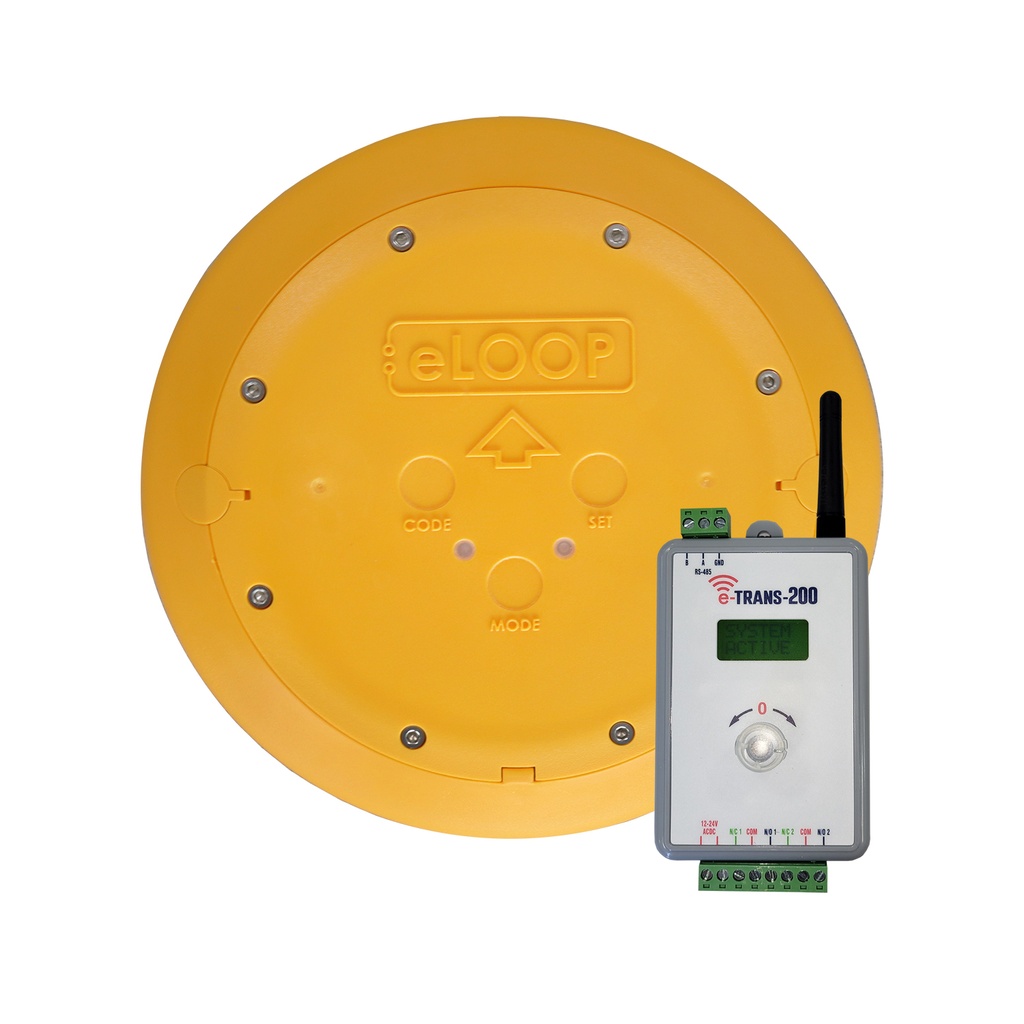

Kit: E-Loop Presence Mode + E-Trans 200
De E-Loop Commercial V4 is een draadloze bovengrondse voertuigdetector voor poorten, slagbomen en toegangscontrolesystemen. Deze nieuwe V4-versie combineert Exit Mode, Presence Mode en Parking Mode in één toestel, waardoor één model geschikt is voor verschillende toepassingen.
De E-Loop Commercial wordt bovengronds gemonteerd en detecteert voertuigen via een combinatie van magnetometer- en radarfunctionaliteit. In Exit Mode stuurt de detector een pulstrigger naar de ontvanger zodra een voertuig wordt gedetecteerd. In Presence Mode blijft het relais actief zolang de sensor een voertuig detecteert. Parking Mode werkt gelijkaardig aan Presence Mode, maar met een tragere vergrendeling en een lager stroomverbruik.
Dankzij de e-CONNECT app kunnen installateurs de E-Loop eenvoudig instellen, uitlezen en aanpassen via smartphone. Via de app kunnen onder andere de bedrijfsmodus, loopinstellingen, radarinstellingen en diagnostiek beheerd worden.
De Commercial V4 is ontworpen voor buitengebruik en beschikt over een IP68-beschermingsklasse. De behuizing is ontwikkeld voor bovengrondse montage en is geschikt voor toepassingen waar een klassieke inductielus moeilijk, tijdrovend of ongewenst is.
Modus / werking
Exit Mode
In Exit Mode stuurt de E-Loop Commercial V4 bij detectie van een voertuig één pulstrigger naar de ontvanger. Deze modus is ideaal voor automatische uitgangsdetectie bij poorten of slagbomen.
Presence Mode
In Presence Mode wordt het relais geactiveerd en blijft de poort of slagboom actief zolang de E-Loop nog een voertuig detecteert. Deze modus is geschikt wanneer de doorgang open moet blijven zolang een voertuig aanwezig is.
Let op: Presence Mode is uitsluitend bedoeld voor voertuigdetectie en mag niet gebruikt worden als persoonlijke veiligheidsfunctie voor voetgangers.
Parking Mode
Parking Mode werkt op dezelfde basis als Presence Mode, maar met een tragere vergrendeling en lager stroomverbruik. Deze modus is geschikt voor toepassingen waarbij voertuigaanwezigheid moet worden gedetecteerd met een lager verbruik.
Specificaties E-Loop
| Producttype | Draadloze bovengrondse voertuigdetector |
| Detectiemodi | Exit, Presence en Parking |
| Frequentie | 433,39 MHz |
| Bitsnelheid | 100 kbps |
| Bandbreedte | 50 kHz |
| Type antenne | PCB |
| Nominaal uitgangsvermogen | 14 dBm |
| Ontvangstgevoeligheid | -126,2 dBm |
| Beveiliging | 128-bit AES-versleuteling |
| Voeding / batterij | 4 × 3,6 V 2700 mAh |
| Afmetingen | 224 × 224 × 36 mm |
| Gewicht | 1000 g |
| Beschermingsgraad | IP68 |
| Bedrijfstemperatuur | -40°C tot +80°C |
| Stand-by stroomverbruik | 14 μA |
| Activeringsstroom | 40 μA |
| Radar-leesafstand | 0,2 m tot 2,0 m |
| Standaard radar-leesafstand | 1,8 m |
| Radar gezichtsveld | 60° |
| Magnetometerbereik | Tot 1,5 m |
| Conformiteit | CE-getest |
Specificaties E-Trans 200
Spanning | 10 – 36V AC/DC |
Stroomverbruik in standby | 4,5 mA (slaapstand), 16 mA (actieve radio) |
Frequentie | 433,39 MHz |
Geheugen |
|
Relais | 2 relais, COM- en N/O-aansluitingen (1A), modi: Puls, Vergrendeling (Latch), Aanwezig (Hold) |
Geavanceerde functies | Unit-ID toewijzing per afstandsbediening, Lock-out mogelijkheid via afstandsbediening |
Zendvermogen | <10 mW |
